SARscape由sarmap公司研发,是国际知名的雷达图像处理软件。该软件架构于专业的ENVI遥感图像处理软件之上,提供图形化操作界面,具有专业雷达图像处理和分析功能。SARscape由核心模块及5个扩展模块组成,用户可根据自己的应用要求、资金情况合理地选择不同功能模块及其不同组合,对系统进行剪裁,充分利用软硬件资源,并最大限度地满足用户的专业应用要求。
1.新增常用SAR数据导入工具(Generic SAR Data import)
一个通用的SAR数据导入工具,工具会自动识别SARscape所支持的数据的传感器类型和数据模式,只要输入同一传感器同一类型的数据,软件自动识别并进行导入,SARscape自动识别的传感器是Single Sensor列表中的传感器,如Sentinel-1、COSMO-SkyMed等。
2.支持PAZ-1数据
西班牙的X波段的SAR数据,SARscape导入的是COSAR(.cos)和TIFF格式的数据,支持的产品为:
- SSC Single Look Slant Range Complex
- MG Multi Look Ground Range Detected
- GEC Geocoded Ellipsoid Corrected
- EEC Enhanced Ellipsoid Corrected
3.支持ASNARO-2数据
日本的X波段的SAR数据,支持Level1.1(slc)和Level1.5(地理编码产品),SARscape支持的格式是CEOS格式(NITF2.4和GeoTIFF)。
4.ECMWF下载
支持查询和下载欧洲中心中期天气预报的天气数据,下载的数据可以通过产品类型进行选择,该工具可以以相同的空间和时间分辨率将ECMWF数据和SAR数据进行叠加。
5.支持下载OpenStreetMap数据
提供OpenStreetMap数据的下载工具,转化为shapefile格式,下载范围支持坐标范围输入、矢量文件输入、范围框输入和已知的shapefile文件。OpenStreetMap数据可以被用户嵌入并集成到SAR数据中。
6.SICD格式支持
SARscape支持SICD格式的数据,( SICD是美国政府使用的SAR的复数数据,与传感器无关),目前支持slc格式产品,所支持的传感器有ALOS-2、CosmoSkymed、Radarsat-2、Sentinel-1A/B、TerraSAR-X、TandemX。
7. RISAT-1 Level2数据支持
RISAR数据除了之前支持的SLC数据和地距产品,新增了Level2级产品(地理编码产品)的支持。
8.Sentinel-1数据下载界面改进
Sentinel-1界面新增设置年月日时间区间的功能,而且,可以设置自动解压。
9.Sentinel数据读取其他改进
- Sentinel-1导入工具支持亚马逊格式文件。
- 数据导入的时候除了支持shape file定义子区域之外,还支持google earth文件(.kml或.kmz)。
10.AIS新消息管理
支持国家海洋电子协会(NMEA)的Message 27 (远程自动识别系统广播报文格式)。
1.SAR AIS分类
该工具允许导入AIS海上交通信息与SAR图像匹配,可以掩膜陆地区域之后检测船只或水域中的类似物体。
2.MICCD(多逆相干变化监测)流程化工具
该流程化工具生成RGB彩色合成(MICCD)数据,用于可视化和识别相干时间变化区域。
1.新增无GCP的流程化InSAR处理工具
InSAR提取DEM流程化工具、立体像对提取DEM流程化工具、DInSAR流程化工具、DInSAR MAI流程化工具、振幅偏移量测流程化工具,位移幅值流程化工具,都可以进行无GCP的工作流处理。
2.建模工具新增斜距合成工具
建模工具中新增斜距产品合成工具,用于减去或增加通过正演模拟计算的位移到斜距几何的解缠(upha)或未解缠(fint)的干涉图。该工具的一个典型用途是在出现强信号(例如地震)时减去模型条纹以简化解缠,在解缠之后,可以用该工具添加回模型信号。
3.建模工具新增计算统计功能
在非线性反演面板新增计算统计功能,允许评估建模的源参数不确定性和权衡所有参数。这是通过添加一些特别的噪声(在空间中相关,对于InSAR)并执行由用户设置的任意次数的反演来实现的。其结果是散射图和概率分布的网格,涉及通过反演获得的所有参数。
4.工作流中新增子区域裁剪功能
工作流数据导入的界面,新增一个SAR子区域导入功能,用户可导入子区域的shp/kml/kmz文件,来进行子区域的提取和工作流处理。
5.建模算法的改进
有几种算法进行了很大改进。在线性反演中,提出了一种新的阻尼方法,基于各源之间的空间关系,不局限于每个源。介绍了Okada震源线性反演的一种新方法:分布滑动,具有倾斜变量,约束在由用户设置(0到180之间)的范围内。
对于非线性和线性反演,现在可以引入“固定源”,这些是参数完全已知的源;当InSAR的结果受到多个事件影响时,且用户只想对其中一些事件建模,其他事件已经用不同的InSAR数据集建模。
6.建模结果的可视化表达
在任何反演之后,会创建一个带有整体报告的新面板,以立即评估结果的质量。提供有关建模源(源参数、大地矩、事件幅度等)和数据集(残差的RMS、原始数据集的RMS、建议的数据集权重、为InSAR评估的轨道参数)的信息,等)。在非线性反演之后要修正的参数用“***”突出显示:这表示参数搜索范围的变化。
1.可在PS处理中增加数据
在执行增量PS处理的情况下,可加入新的数据参与到PS处理中。若要执行增量PS,使用PS Edit Connection Graph工具进行连接图更新,(不能移动或重命名文件)。增量模式处理时,只对新增的数据进行干涉工作流处理,节省时间。
当完成干涉工作流之后,则可以添加新的图像。执行增量PS时,干涉过程将只对添加的图像进行。从第一步工作流程开始,每一步都必须执行。PS工程文件将被自动更新。
2.SBAS功能增强
- 报告、工程和参数文件进行了更新。
- 软件代码进行了重构,在第一次反演、第二次反演和地理编码步骤完全实现多线程并行处理。
- 在第一次反演和第二次反演的步骤,提高了间歇SBAS能力以控制图形断开比率。
第一次反演:最小有效干涉图%(相对于连接图中的初始干涉图的有效相位测量的最小百分比)。
第二次反演:最小有效干涉图%(相对于连接图中的初始干涉图的有效相位测量的最小百分比)和最小有效捕获%(有效捕获的最小百分比,具有至少一个有效相位测量)。
- 高程小波大小:用于从处理的数据中保留的残余地形的分辨率。
3.修复了大气估计时高通滤波时第一时相的错误值。
4.增加了新的位移模型类型,可以在不检索任何残余地形的情况下估计位移模型。
5.重构了地理编码与矢量结果生成。
6.在地理编码工具中可加入水体掩膜。
7.增加了新的输出结果(RMSE,间歇SBAS的时相,其中有效的干涉图百分比)。
8.地理编码的矢量是在他们的制图位置,而不是像以前一样的规则网格。
9.第一次反演速度提高了2-3倍。
10. 第二次反演速度提高了3-5倍。
11.地理编码和矢量生成提高了5-10倍的速度,数据集越大,加速效果越明显。
1.数据输出新增生成SIDD格式
任何SARscape产品中都可以输出为与SAR传感器无关的格式(SIDD),是8位nitf数据。该工具主要用于优化原始直方图的拉伸,达到好的SAR数据显示效果。
2.数据输出新增生成MICCD假彩色合成结果
MICCD工具生成相干性RGB假彩色合成图,用于识别相干空间变化信息。Red = input [1-(Coherence)];Green = input;2 [(1-Coherence)];Blue = input 3 [(1-Coherence)]。
3.DEM提取支持DTED格式
支持DTED格式的DEM,在SARscape的通用系统参数中,可设置DTED路径,路径下包括三个子路径:dted0、dted1和dted2,存放3个级别的DTED数据集。
DTED DEM提取需要在源DEM类型中定义DEM级别:DTED-0、DTED-1和DTED-2。
4.子区域裁剪功能支持kml和kmz文件定义感兴趣区
子区域裁剪除了已经支持的shape文件之外,还可以上传Google Earth文件(.kml或.kmz)来指定感兴趣的区域。
5.GPS-GPS滤波降采样
输出GPS shape文件,可用于可视化,也可用于建模工具,shape文件中的属性名和字段可以在建模工具中使用。
1.系统参数分为公共参数(common)和特定参数(specific)
系统参数分为公共参数和特定参数,公共参数用于指定SARscape中的一般参数,包括路径、批处理文件名、通用参数、用户帐户、存储和集群参数相关。
特定参数,是与传感器相关的处理参数。有13套选项,用户根据情况选择相应的一套处理参数进行数据处理和分析。
2.支持Proxy server
支持的代理服务器:如果代理服务器用于访问外部网络,则服务器地址(URL)、用户名和密码可以包括在选项卡中。
输入和输出文件支持列表形式
在输入和输出文件面板,可以支持列表输出,用户把所要输入的数据路径和文件名存放为文本文件列表,输入即可。
ENVI5.5版本新增ENVI Modeler建模工具,SARscape5.5版本支持SARscape中的SAR图像处理工具在ENVI Modeler中进行可视化建模,实现SAR数据处理或SAR/光学数据结合处理的工作流。
SARscape5.5可集成在ArcGIS Pro中运行,在Toolbox中有SARscape工具。目前集成的工具如:下载Sentinel1数据、相干性变化监测工具、InSAR干涉处理、DInSAR差分干涉处理等。
SARscape提供全方位的SAR数据处理能力,并引入GPU和并行运算提高处理效率,包括:雷达强度图像处理、SAR立体测量、雷达干涉测量、极化雷达处理、极化雷达干涉测量。
SARscape以模块(Module)方式提供API,用户只需要具有一些IDL开发基础即可进行二次开发,提供了超过200个的功能接口。
SARsacpe是为各种雷达数据处理而设计的专业化软件工具,提供了专业级雷达数据处理和分析功能,支持多种雷达数据产品和原始数据,包括一系列机载和星载雷达系统的数据,包括:ERS-1/2、JERS-1 SAR、RADARSAT-1、RADARSAT-2、ENVISAT ASAR、ALOS PALSAR、TerraSAR-X、TanDEM-X(+bistatic)、SAR-Lupe、SICD、COSMO-SkyMed、OrbiSAR-1 (X、P-band)、E-SAR、RISAT-1、STANAG 7023、RAMSES、TELAER、GLAS/IceSat DEM。以及新加入的Sentinel-1A/B(哨兵)、 Kompsat-5、ALOS PALSAR2。
1.原生支持64位操作系统,使用GPU和并行运算技术,具有高效的运算性能。
2.SAR数据导入、多视处理、图像配准、滤波、地理编码、辐射定标/校正、镶嵌、特征提取、SAR复图像与相位转换等。
3.提供线装地物探测、特征提取、船只提取、移动目标探测等一系列基本分析功能。
4.采用先进的w-k聚焦算法,将RAW数据转成SLC数据,支持自定义雷达系统的聚集处理。
5.基于Gamma/Gaussian分布式滤波核,最大程度地去除噪声,保留SAR图像的纹理和空间分辨率信息。

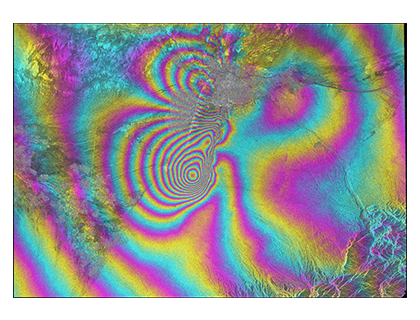

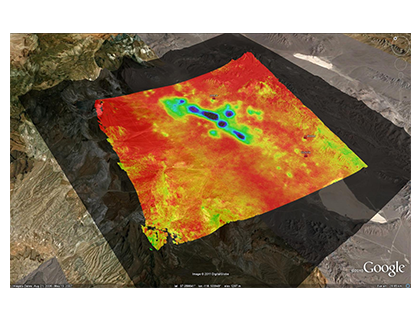

1.InSAR和DInSAR处理,生成干涉图、相干图、地面断层图、DEM、地表形变图等数字产品。
2.TerraSAR-X+TanDEM-X双基数据干涉测量DEM生成工具。
3.多孔径干涉工具。
4.振幅/班点追踪形变图生成工具。

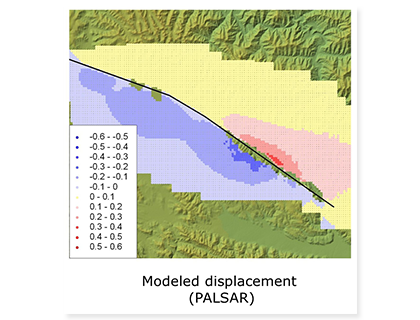

5.形变建模工具,可以根据输入的参数进行形变模型的构建和模拟出形变的量及断裂带,描绘造成地壳位移常见来源的特征。
6.相干变化检测工具:Coherent Change Detection(CCD)。
提供完整的雷达处理功能,包括基本SAR数据的数据导入、多视、几何校正、辐射校正、去噪、地理编码、RAW数据镶嵌、特征提取、船只提取、移动目标探测等一系列基本处理功能;支持InSAR和多个通道DInSAR处理,生成干涉图像、相干性计算、地面断层图、DEM、地表形变图等。包括基线估算、干涉图生成、干涉图去平、相干生成、相位解缠、轨道精炼、大气校正、形变模型等。支持SAR立体量测生成DEM数据;支持多孔径干涉测量和振幅偏移量量测,获取方位向形变信息;提供相干RGB假彩色合成工具和相干变化检测工具。
采用经过优化的F.Rocca的ω-k算法进行处理,能够充分利用处理器的性能实现数据快速聚焦处理,支持聚焦前对RAW数据的镶嵌,直接输出SLC数据。
提供基于Gamma/Gaussian 分布式模型的滤波核,能够最大程度地去除斑点噪声,同时保留雷达图像的纹理属性和空间分辨率信息。由PRIVAEERS N.V.研发的Gamma分布式模型算法是迄今最合适的方法,包括处理SLC数据的独立复杂高斯斑点模型和处理多视强度数据的伽马斑点模型。
支持ScanSAR模式处理,同时与干涉处理模块结合,可用于处理生成大范围的干涉图像、相干图像、地面断层图。支持ASAR、TSX和PALSAR2扫描模式数据的干涉处理。
对极化SAR和极化SAR干涉处理。对极化SAR处理功能包括:测定偏振矩阵、偏振信号、偏振合成、偏振特征、Pauli分解、Entropy-Anisotropy-Alfa分解、Entropy-Anisotropy-Alfa分类;极化SAR干涉处理包括:SLC数据的几何校正、极化相位差和干涉图生成、极化/干涉相干性、相干性优化。

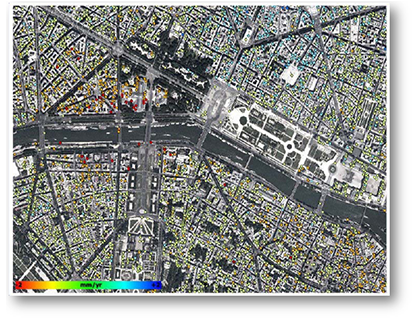

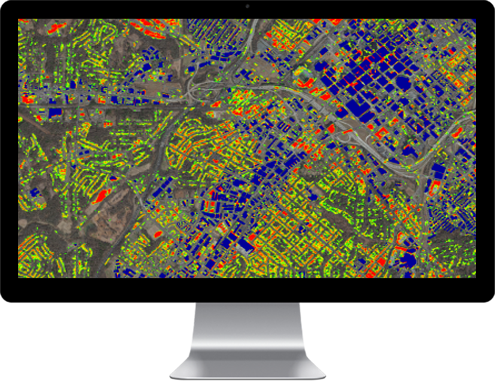

干涉叠加技术是挖掘时间序列SAR图像可以识别区域(像素)范围内,一定时间内地面位移表现在信号相关和一致性,获取mm级的形变信息。干涉叠加扩展模块提供永久散射体(PS)方法和短基线集(SBAS)的方法,可进行多时相雷达数据的干涉分析,获取毫米级的形变信息。
